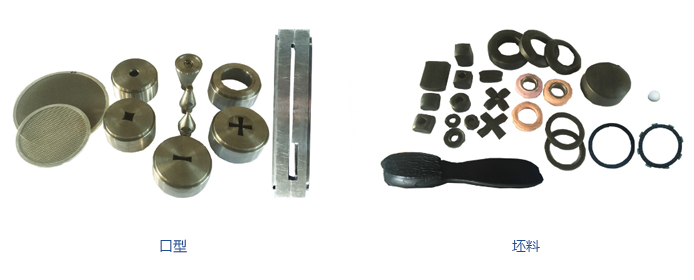

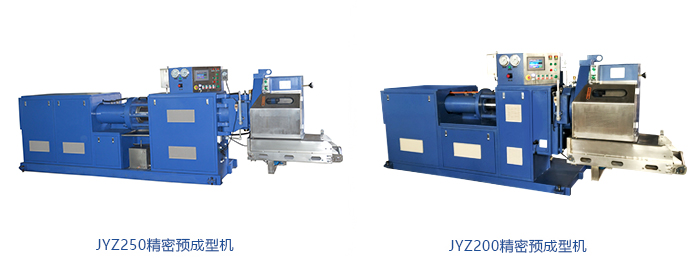

精密預成型機是一款高效率、高精度的膠坯生產設備。膠料適應性強，如硅膠、天然膠，丁腈膠及氟膠等所有橡膠原料，能擠出各種環形、矩形、條形以及異形的膠坯。特別適合生產密封件、油封、氣門嘴、瓶塞、網球、鞋底、摩擦片等產品。它集抽真空、過濾、擠出、切割、稱重、計數等多種功能于一體。
結構簡介
精密預成型機主要由一臺柱塞式擠出裝置和一套裝在機頭上的膠坯切割裝置組成，此外配有液壓系統、真空系統、加熱系統、氣動系統和電氣系統。精密預成型機工作時，打開機頭，將經過預熱打卷的膠料從料筒前部裝入，設定擠出速度和切割速度，抽真空，切割，即可得到重量精確的膠坯。
1.擠出裝置：由液壓缸、料筒、機頭等組成。
2.液壓裝置：液壓缸的液壓油由流量閥控制，節流前后的壓差由壓差閥始終控制在一個恒定值，保證準確的控制擠切膠坯的重量。
3.氣動裝置：用來控制機頭開、關（閉）汽缸等動作。
4.抽真空系統：在擠切膠料之前先行抽真空，排除機筒、機頭內部的空氣和膠料中夾雜的氣體，從而提高下工序硫化制品的質量。
5.加熱系統：采用水循環加熱方式，溫度由數字式溫控器控制和顯示。保證機頭、料筒的溫度恒定。
6.切割裝置：由機架、電機、減速系統組成。在機架下部安裝有傳送裝置。

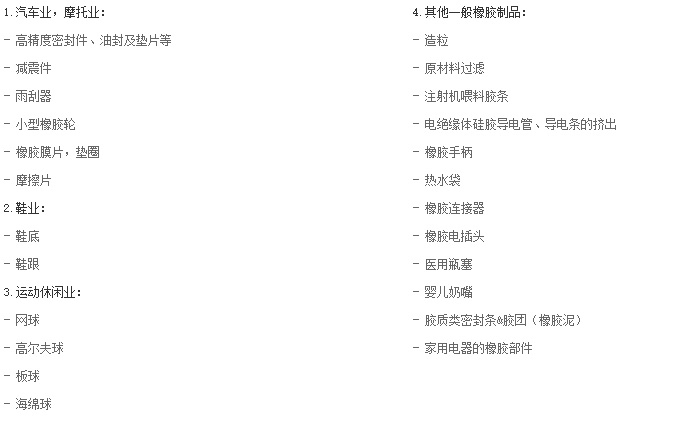

主要應用領域：

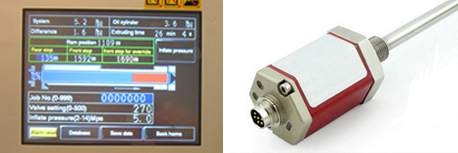

- PLC控制和觸摸屏操作界面，彩色觸摸屏方便數據輸入，密碼保護.
- 觸摸屏上設有實體按鈕開關的應急備用按鍵.

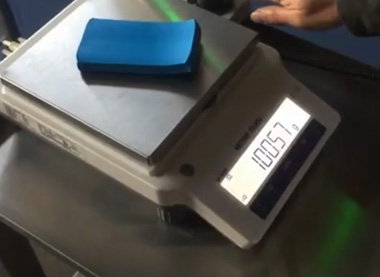

- 電子秤閉路反饋，自動調整切刀速度控制膠坯重量.

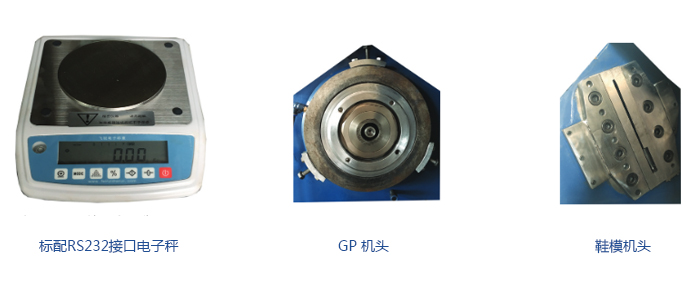

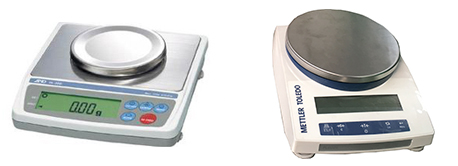

- RS232接口連接電子秤.
- 可儲存1000種產品的工藝數據，隨時調用.
- 故障點圖標及文字顯示.
- 可靠的安全性：機頭關閉、切刀旋轉、柱塞前進和后退均有互鎖裝置.
- 料筒中心延長，便于清料.
- 正反轉不銹鋼輸送機，分離初始階段不合格坯料.
可選：

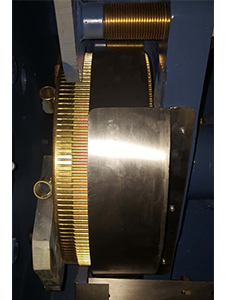

- 切刀由同步帶驅動，噪音低，最高刀速可達400RPM.

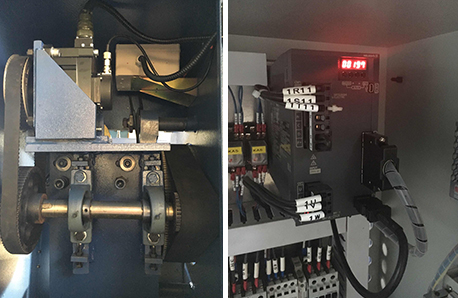

- 脈沖切刀，伺服電機控制，實現連續及斷續切割，刀速為0.5-400RPM.
- 柱塞位置由百分比顯示.

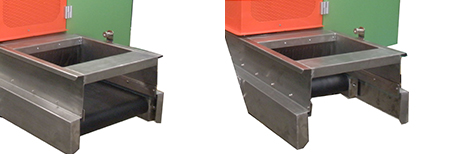

- 伸縮式輸送機.
- 防粘輸送帶.
- 客戶可自行提供含有RS232接口電子秤，與預成型機配套使用.
- 后喂料.
|

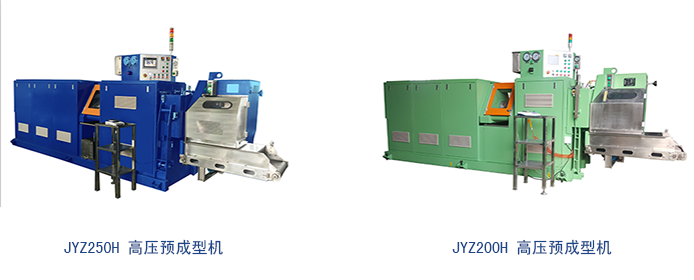

項目名稱 |
單位 |
JYZ150 |
JYZ200 |
JYZ250 |
JYZ200H |
JYZ250H |
|
料筒內徑 |
mm |
150 |
200 |
250 |
200 |
250 |
|
總功率 |
kW |
16.0 |
16.0 |
28.0 |
16.0 |
28.0 |
|
最大擠出壓力 |
MPa |
36.8 |
20.7 |
20.7 |
40.0 |
25.0 |
|
料筒最高溫度 |
°C |
95 |
95 |
95 |
95 |
95 |
|
口型最大直徑 |
mm |
125 |
125 |
190 |
125 |
190 |
|
膠坯重量范圍 |
g |
0.3～100 |
0.3～200 |
0.3～2000 |
0.3～200 |
0.3～2000 |
|
膠坯重量精度 |
% |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
|
一次裝膠量 |
kg |
13~15 |
20~30 |
60~70 |
20~30 |
60~70 |
|
切刀轉速 |
r/min |
35～300 |
35～300 |
23～300 |
35～300 |
23～300 |
|
外形尺寸(L×W×H) |
mm |
4080×1220×1640 |
4080×1250×1640 |
5100×1250×1640 |
4700×1350×1850 |
5100×1250×1640 |
|
機器重量 |
kg |
2500 |
2500 |
3600 |
4600 |
5000 |
- 投資回報率高（省人工，省膠料）。
- 適合各種膠料并按硫化需求預成型。
- 通過精確體積的預成型和模具形狀減少邊料浪費。
|
項目名稱 |
單位 |
JY150 |
JY200 |
JY250 |
JY200H |
JY250H |
|
料筒內徑 |
mm |
150 |
200 |
250 |
200 |
250 |
|
總功率 |
kW |
16.0 |
16.0 |
28.0 |
16.0 |
28.0 |
|
最大擠出壓力 |
MPa |
36.8 |
20.7 |
20.7 |
40.0 |
25.0 |
|
料筒最高溫度 |
°C |
95 |
95 |
95 |
95 |
95 |
|
口型最大直徑 |
mm |
125 |
125 |
190 |
125 |
190 |
|
膠坯重量范圍 |
g |
0.3～100 |
0.3～200 |
0.3～2000 |
0.3～200 |
0.3～2000 |
|
膠坯重量精度 |
% |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
|
一次裝膠量 |
kg |
13~15 |
20~30 |
60~70 |
20~30 |
60~70 |
|
切刀轉速 |
r/min |
35～300 |
35～300 |
23～300 |
35～300 |
23～300 |
|
外形尺寸(L×W×H) |
mm |
4080×1220×1640 |
4080×1250×1640 |
5100×1250×1640 |
4700×1350×1850 |
5100×1250×1640 |
|
機器重量 |
kg |
2500 |
2500 |
3600 |
4600 |
5000 |
原JY系列精密預成型機在不改變原設備的電氣及機械結構的情況下，另加裝一套電子稱閉路反饋系統，達到自動修整膠料單件重量的目的。
操作人員可在新增的觸摸屏上輸入”單件重量”，調用參考數據，通過電子稱閉路反饋系統自動調整切刀速度來修整膠坯重量，該功能可減少因反復的手動調整（刀速或流量閥）造成的原材料浪費，提高膠坯精度的同時提高生產效率。
